THE HATCHET
MAN

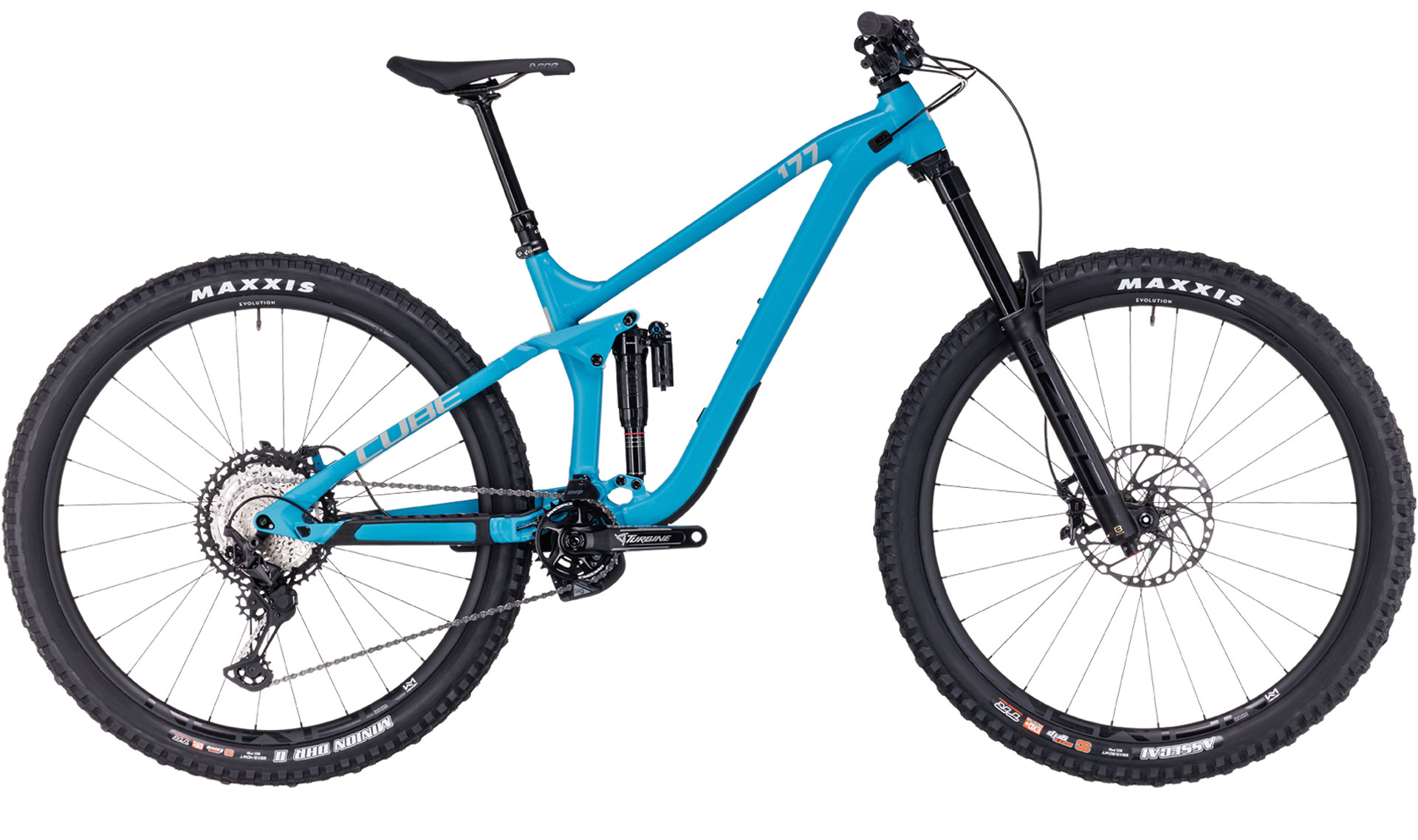

Große Laufräder, viel Federweg, mega Fahrspaß – kurz: der Stereo ONE77. Die Basis dieses Rahmens bilden unser bewährtes Viergelenker-Design und die Agile Trail Geometry, beides Garanten für exzellente Federungsleistung und zuverlässiges Handling bei allen möglichen und unmöglichen Trail-Bedingungen. Mit einem Flip-Chip und zwei Befestigungspunkten für wahlweise Stahl- oder Luftdämpfer gibt sich die Federung am Heck supereffizient – welchen Dämpfer man montiert, ist für dieses Chassis also unerheblich. Per Lagerschalen zur Winkelverstellung lässt sich die Geometrie auf individuelle Vorlieben und Anforderungen anpassen. Für den letzten Schliff sorgen elegant integrierte Lager, ein geschraubtes Tretlager und ins Innere verlegte Züge. Das bedeutet weniger Wartung und damit keine verpassten Meter mehr auf dem Trail. Kurz: Mit diesem Rahmen bekommen Federweg und Laufradgröße ihre ganz große Bühne!
Rahmenmaterial
Lenkwinkelverstellung
Weitere Informationen

Bike-Einsatzkategorie: 5
Mehr Informationen zu den Bike-Einsatzkategorien unter folgendem Link.
115
kg
Maximales Systemgewicht
Das max. Systemgewicht entspricht dem max. Fahrer- und Fahrradgewicht. Informationen zur Systemgewichtsverteilung in Verbindung mit evtl. kompatiblen Anbauteilen (z.B. Gepäckträger) entnehmen Sie bitte der Tabelle.
Geometrie
Slack/Moderate | M | L | XL | XXL |
---|---|---|---|---|
Sitzrohr | 420 | 420 | 470 | 470 |
Oberrohr horizontal | 583 / 585 | 604 / 605 | 627 / 629 | 656 / 655 |
Sitzwinkel | 76.7° / 76.5° | 76.7° / 76.5° | 76.7° / 76.5° | 76.7° / 76.5° |
Steuerrohrwinkel | 63.8° / 64.4° | 63.8° / 64.4° | 63.8° / 64.4° | 63.8° / 64.4° |
Kettenstreben | 435 | 435 | 435 | 435 |
Steuerrohr | 103 | 105 | 115 | 135 |
Radstand | 1223 / 1216 | 1244 / 1236 | 1268 / 1261 | 1297 / 1289 |
Tretlagerhöhe zur Nabenachse | 27 / 25 | 27 / 25 | 27 / 25 | 25 |
Überstandshöhe - 80mm | 742 / 746 | 737 / 741 | 755 / 759 | 759 / 763 |
Reach | 446 / 444 | 466 / 464 | 486 / 484 | 506 / 504 |
Stack | 626 / 627 | 627 / 629 | 636 / 638 | 656 |
Ergonomie
M | L | XL | XXL | |
Länge Sattelstütze | 480 | 480 | 480 | 480 |
Durchmesser Sattelstütze | 31.6 | 31.6 | 31.6 | 31.6 |
Länge Kurbel | 170 | 170 | 170 | 170 |
Länge Vorbau | 40 | 40 | 50 | 50 |
Breite Lenker | 800 | 800 | 800 | 800 |
Hub Sattelstütze | 150 | 150 | 150 | 150 |
Federweg Hinterbau | 170 | 170 | 170 | 170 |
Alle Angaben sind in Millimeter oder Grad.
